Pladespilleren.dk Purifi og Bliesma. Et tre-vejs system med Purifi basser samt BliesMa beryllium domer.
Senest opdateret 30.november 2023 (se sidst på siden)
____________________________________________________________________________________________________________________
Så skal der bygges igen! Det solide Magico kabinet er bibeholdt, men ellers er alt nyt!
Kabinetter
er stadig det "gamle" Magico V3 i krydsfinér. Der kom,er dog nye
frontplader på i dobbelt lag massiv ask. Ca. 5 cm. Alle interne kamre i
kabinettet er nu forbundet. Den samlede volument er ca. 80 liter.
På¨toppen kommer en solid "hat" hvor mellemtone og diskant er monteret, så de
peger ned mod lytteren.
Det nye system består af følgende i hver side:
2 stk. 8" PurifiTT9.0X08-NAB-02 pr. kanal i lukket kabinet
2 stk. 3" BliesMa M74 B-6 beryllium domer
1 stk. 1,5" BliesMa T34 B-4 beryllum dome.
Systemet
er således 3-vejs - WWMTM - Basserne køres aktivt med deling ved
ca. 600 Hz. Opadtil sam mellem domerne deles der passivt ved ca. 3 kHz
samt nedefter med et 1.ordens filter. Sammen med domernes akustiske
afrulning får jeg noget der ligner et 3. ordens filter.
Det samledes system vejer ca. 75 kg og står på Iso Acoustics Gaia dæmpefødder.
Mellemtonen skal virke!
Mellemtonen
er det mest følsomme område. Alle ved, hvordan en stemme lyder og det er
her øret er mest følsomt. Med andre ord, så skal der satses her. Jeg
startede ud med en enkelt Bliesma M74 B-6 3" beryllium dome, men endte
op med 2 stk. Denne konstellation havde jeg oplevet hos Michael
Zingelberg og med 100 dB følsomhed spillede det fantastisk med hans 3
watt rørtrin.
;ed
2 stk. i parallel rammer jeg 3,2 ohm ved de
3 kHz. Sammen med diskanten opnår
jeg den optimale lette afrulning opefter. Det var teorietn, men i
praksis skulle der indføjes en 3 dB dæmpning af mellemtonerne, før det
han sammen.
Toppen er luften i musikken
Jeg
prøvede først Bliesma mellemtone domen med mine Stage Accompany
diskanter. Tja .. nogenlunde, men lyden var meget forskellig.
Magnetostaten var på en måde for høfligt og glat. Desuden spillede den ikke højt nok.
Ingen vej
uden om. Et sæt Bliesma T34 B-4 blev købt. De har også en 28 mm i
programmet, men den er ikke følsom nok. De større 34 mm har en
følsomhed på hele 97,5 dB /1 Watt i 4 ohm. Det passer super
sammen med mellemtonedomerne - 2 i parallel, og delingen klares nemt
med et 1. ordens filter. Begge enheder arbejder langt ud over
delefrekvensen.
Mere om mellemtone/diskantsystemet længere ned på siden.
|
|
Nye basser
De
længe ventede 8" basser fra Purifi er nu tilgængelige - se billedet her til venstre.
De
"gamle" 6,5" Purifi basser er nu således erstattet af nogle noget større af samme
slags. Nærmere betegnet urifi PTT9.0X08-NAB-02 - LINK Nu har jeg
altid lavet lukkede kabinetter, men var i starten lidt fristet af
en basreflkskonstruktion. Det ville dog kræve en meget lang port
eller et større kabinet, end det jeg har til rådighed.
Så
igen et lukket system på ca. 80 liteer med en beregninet Qb omkring de
0,6 og Fb på ca. 35 Hz. Med en let equalisering nedefter via mit Ground
Sound filter kan der sikres rigeligt med bund. Ellers kan jeg nemt
supplere med min subwoofr under ca. 40
Hz.
Der er blevet arbejder en del her i Julen og hen over Nytår. Hullet til
diskanten er lukket i de "gamle"kabinetter. Der er fremstillet en 5 cm
tyk frontplade i massiv ask. Den inderste er lidt mindre, så der er
"plads" bag enhederne.
 |  |  |
| Overfræseren på arbejde i det hårde asketræ. | Nu klar med forsænkede huller. Dæmpemateriale og kabler er klar | Purifi 8" bassen i forhold til en CD. |
 |  |  |
| Der er monteret IsoAcoustics Gaia 1 under højttalerne. Denne type fødder er beregnet til højttalere op til 100 kg. | Her et andet kig på de meget effektive dæmpefødder fra
IsoAcoustics. | Et kig fra siden, hvor den skrå "hat" ligger på en gummidug. Vægten er ca. 15 kg. . |
Der
har kort været lyd igennem. Primært for at vurdere bunden. To stk.
Bliesma mellemtonedomer agerer "fuldtoner" over 600 Hz, hvor der deles
med et 4. ordens filter. Selv om den øverste top mangler, lyder
det absolut lovende, men der skal måles og korrigeres, inden det hele
falder på plads.
Mellemtone og diskant
På toppen af kabinetter kommer der en
løs "hat". En ret tung topkasse fremstillet i massiv 4 mm ask og igen med en
dobbelt 50 mm front, hvor de 3 domer peger skråt ned mod lytteren. Det hele
places på tynder stykker af Sorbothane, så evt. vibrationer fra
baskabinettet (der er ikke nogen!) ikke forplanter sig op i systemet.
Når
en så stor højttaler skal stå i en almindelig stue, må den gerne se
lidt pæn ud. Det er lettere på papiret end i
virkeligheden. Måske der skal findes en anden løsning for mellemtoner
og diskant senere.
De
3 domer er forsænket i hver deres kukke frontplade dækket sf
sort skind. Herefter er de 3 plader fæstnet på fornpladen med meget
krftig velcro. Internt anvendes der solid core
sølv med felfonisolering. Indgangsbøsninger er WBT NexGen og andre
steder anvenes LC Audio forsølvert kobber med teflon isolering.
I
rummet bag domerne ligger det passeive delefilter. Mellem de to store domer og diskanten
i midten deles der med et 1. ordens filter ved ca. 3.000 Hz.
Nedefter er der endnu et passivt filter ved 600 Hz.
I
første omgang var det meningen at mellemtoner og diskant skulle følges
ad rent følsohedsmæssigt. Det gjorde de dog ikke. Dæmpemodsande på de
to parallelkoblede mellemtoner blev forsøgt. I sidste ende sprang jeg

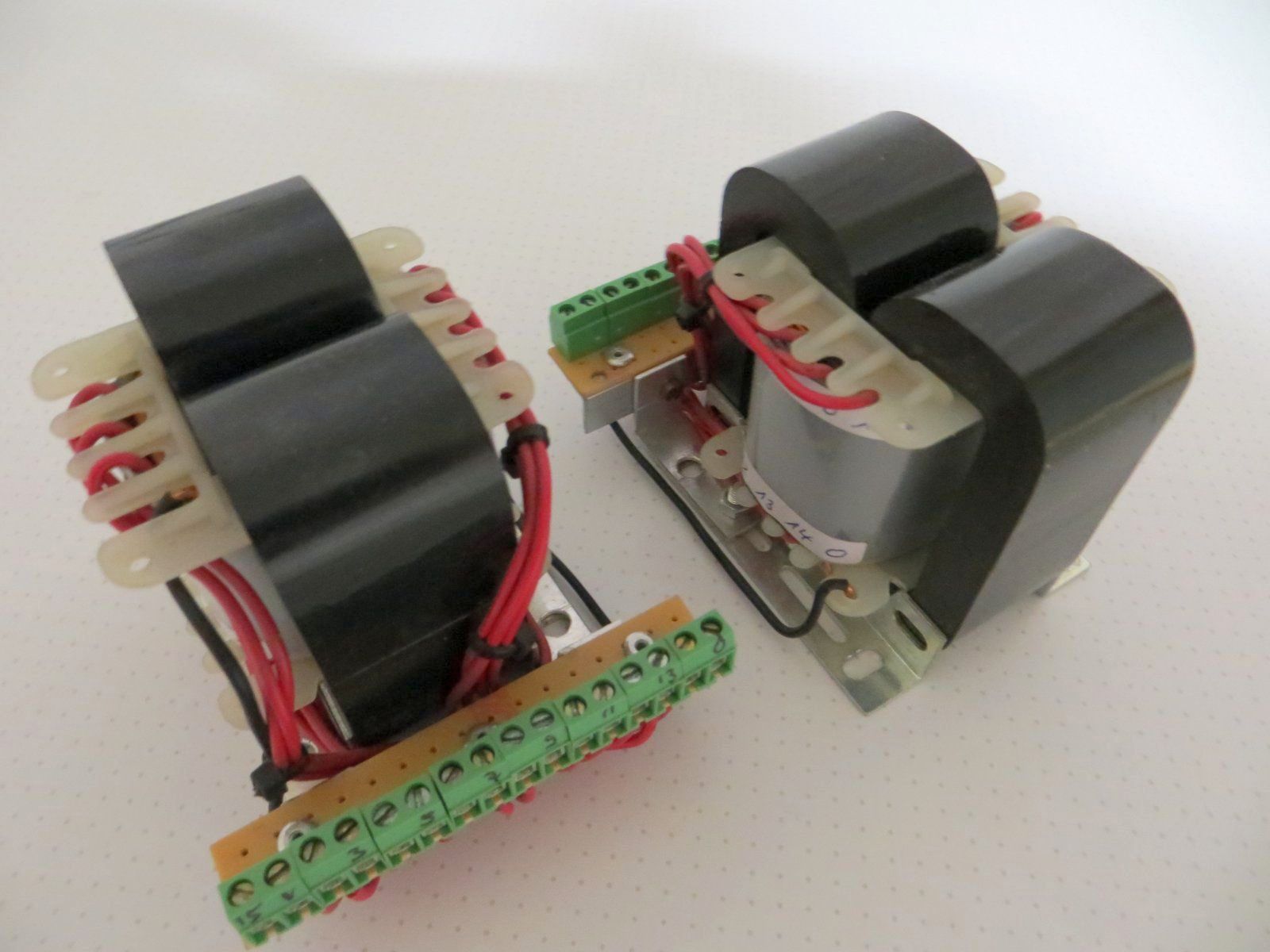

på et sæt Werner Jausch vario trafoer. De er egentlig konstueret til
Altec enheder, men passer også her, hvor det viste sig. at en dæmpning
på 6 dB var passende. En auto transformer er iikke noget man ser så
tit, men så aboslut bedre end dæmpemodstande. Denne trafo har 14
udgange med 1 dB spring. Fik oplyst af sælgeren, at den rakte ned til
600 til 800 Hz. Målinger vil vise, om det passer. Med en sådan trafo i
signalvejen sker der også en impedansomforning. De 3,6 ohm på
mellemtonerne bliver så til lidt over 14 ohm. Delefilteret blev derfor
tilpasset denne højere belastning.
Nedefter der et passiv 1. ordens filter ved ca 600 Hz, BliesMa domerne skal så ikke have
signal via det aktive filter. Med lidt held og en passende
impedanskorrektion vil mellemtonerne selv rulle af nedefter frq ca. 450
Hz, så der skabes et 4. ordens akustisk filter.Delefilteret
er opbygget med kobberfolie kondensator fra Jensen samt Mundorf Supreme
Silver Gold in oil. Spolern skal på et tidspunkt også skiftes til noget
bedre.
 |  |  |
| Topdeln
med de 4 domer. Alle monteret i separate forplader med sort skind. I
kammeret ba er de et passivt filter som deler nedefter ved ca. 500 Hz.
Mellem enheder deles der ved 3.000 Hz / 6dB oktav.. .. | En
af mellemtonepladerne under konstrktion. Skind limes på og til højre
ses det kabel, der andendes. Solidt core silver med teflon.
| |
Der
har nu væert lyd igennem med det nye filter og trafo dæmpningen.
Absolut en god løsning. Et mindre uheld med en ledning der hoppede af
til diskanten vakte lidt uro, men det blev hurtigt løst. Nu spiller det
faktisk rimeligt pænt. Især er der godt hul igennem i bredden og dybden.
Bassen skal der eksperimenteres mere med, men man hører tydeligt
kvaliteten i de fire Purifi basser.
November 2023 - drastiske ændringer
Sidst
i okober havde jeg besøg af de sædvanligt kritiske venner. Bølgerne gik
højt. Der faldt krasse ord ogm at "metalmembraner ikke kan spilel
hif" samt at "det hænger jo slet ikke sammen". Råt for usødet,
men sådan er detk,når højttalerkonstruktører med forskellig lydfilofi
støder sammen.
Noget var der dog om det. D'Appolitto
konfigurationen i toppen gik ikke. Der skulle byttes om på enhederne,
så diskanten kom i toppen. Det så umiddelbart nemt ud, men nej.
Hullerne i baflen var tilpasset de enheder der sad eer, og diskanten
fylder mindre. Med andr ord...Ned i kælderen og frem med det
voldosmme værktøj. Alle memmemurm blev fjernet så der var plads
til de to mellemtoner i bunden. Det gik.
 |  |
| Nu sidder diskanten øverst | En
primitiv måling med min tablet. Det ser ud som om der mangler niveau
nedefter, men sådan lyder det bestemt ikke. Nok snarere mikrofon og
tablet, der ikke kan følge med. |
Nu
jeg bavde skilt det hele ad, skulle der også kigges på 1. ordens
filteret ved 3 kHz. Ikke optimalt, så det blev til et 2. ordens LR med
diskanten fasevendt. Det elektroniske Ground Sound filter er nu også
koblet på mellemtone og diskant, men kun som 4. ordens high-pass ved
650 Hz. Opefter deles der stadig passivt. Det er dog nu noget
mere simpelt. De to mellemtonedomer er serieforbundet, så varietrafoen
er væk. Det giver 12 ohm, men samme følsomhed - altså omkring de
97 dB. Passer perfekt samme med diskanten, der har samme følsomhed.
Reultatet
er absolut hørbart. Der skal stadig eksperimenteres lidt. Men lyden er
langt mere åben og især stemmer står mere præcist i lydbilleder.
Et skridt i den rigtige retning.
