DIY højttalere - Eloquence mk VI* . aka "BeXtreme"
En fusion af SB TeXtreme og BlieSma beryllium domerne

Senest opdateret 7. januar 2025

____________________________________________________________________________________________________________________

NYT- 8. januar 2025 - scroll til bunden

Som vanlig sker der noget efter et par år. Når jeg ser tilbage har der været kæmpe åbne bafler, lukket bredbaffelsystem, 2 meter høje kabinetter med masser af Scan Speak samt selvfølgelig også i idernes morgen hjemelavede båndhøjttaler a la Apogee.

* Alle mine højttalere har siden sidste århundre heddet "Eloquence". Tror nu jeg er nået til den 6 iteration ... mindst!

Textreme 5 Denne gang er det hele mere stuevenligt. Jeg kan nøjes med et par mindre kabinetter, der basser bedre til stuen. En af grundene er en investering i io meget kompetente ELAC Varro Reference 1000 subwoofere.

De nye BeXtrem vil se således ud:

20-80 Hz	To skt ELAC Varro Reference 1000 aktive subwoofere
80 - 800 Hz	jFire stk. Satori TeXtreme 5" basser pr. side i lukket 25 liter kabinet
800.-3000 Hz	BlieSma 3" beryllium dome
3000-20000	1,5" BlieSma beryllim dome

Der deles aktiv ved 80 og 800 Hz. Mellem de to domer er der et passivt 2. ordens filter med impdans korrektion. .

Basserne

Som det ses af data og kurver herunder er Satori Textreme 5" absolut kompetente små basenheder. Med 4 stk. er der ca. samme areal som en 8" bas. En parallel / Seriekobling giver 8 ohm og en rimelig følsomhed på ca. 92 dB/1W. I det lukkede system har jeg beregning et Qb på omkiing 0,6 og en Fb på ca. 60 Hz. De fire enheder havde jeg fra mit tidligere projekt, men der skulle så køber 4 mere. Prisen var godt steget en hel del. Dagens pris er 2.200 kr. pr. stk hos Frequence. Det er ikke billige enheder ... men hvad - kvalitet koster!

.
Her lidt mere om de benyttede enheder:


Textreme enhederne har den specielle fletede kufibermembran. Let og stabi. Neodym magnet og god udluftning bagtil	Frekevemsgangen lader ikke meget tilbage at ønske. Med en Fs på 40 Hz er det ikke sub-woofer enheder, men heller ikke firventet. Til gengæld rækker de langt op uden unoder. Næsten en fuldtone!

BlieSma Beryllium domerne ekan du se mere om her : Purifi Bliesma 2022

Nye kabinetter

Oprindeligt havde jeg tænkt at anvende tidligere kabinetter og bygge dem om. Det blev forsøgt, men forkaster. Så ikke godt ud. Næste srkrids var så designetaf et sæt høje slanke kabinetter, der gerne skullle se rimeligt godt tud i stuen.

Konstruktionen er fremstillet af 16 mm MDF samt 19 mm massiv ask. Ud af bredden på 19,5 cm er de ca. 7 cm træ og kun ca. 13 cm plads i midten Internt er der ca. 25 liter til de fire basser. I toppen er der et rum til det passive delefinter. Der er et lukket isoleret kammer bas de to domer og i bunden et kammer til ca. 5 kg blyhagl. Alt er limet, ingen skruer. Jo, terminaler og ben er skruet fast!
..


Masser af 18 mm MDF er købt hejm fra Silvan. Selvfølgelig har de skåret skævt på nogle af pladderne!	Den dobbelt bund til vensrer og kammeret, der efterfølgende fyldes med blyhagl.

De gamle forplader til domerne kan bruges igen. De skal bare gøre lidt brede og limes sammen.	Efter lidt møbelpolstring med blødt skind ser forpladen sådan ud.

Hullerne til de 4 TeXtreme bores med et hulbor. Desværre lige et par mm for småt, så der skulle files en dlel efterfølgende	Her er den ene askeplade lijmet de afstivninger de ekstra plader på siden. Til venster ser man kammert til blyhagnl.


Så er den anden side limet på. Bemærk at der er 16 mm MDF plader limes på indvenidig, så kabinettykkelse nærmer sig 30 mm.	De sorte front til basserne er limet fast.


WBT Next Gen terminaller til både bas og domer	Graftiplade øverste - delefilter kabinetter liger bag ved.

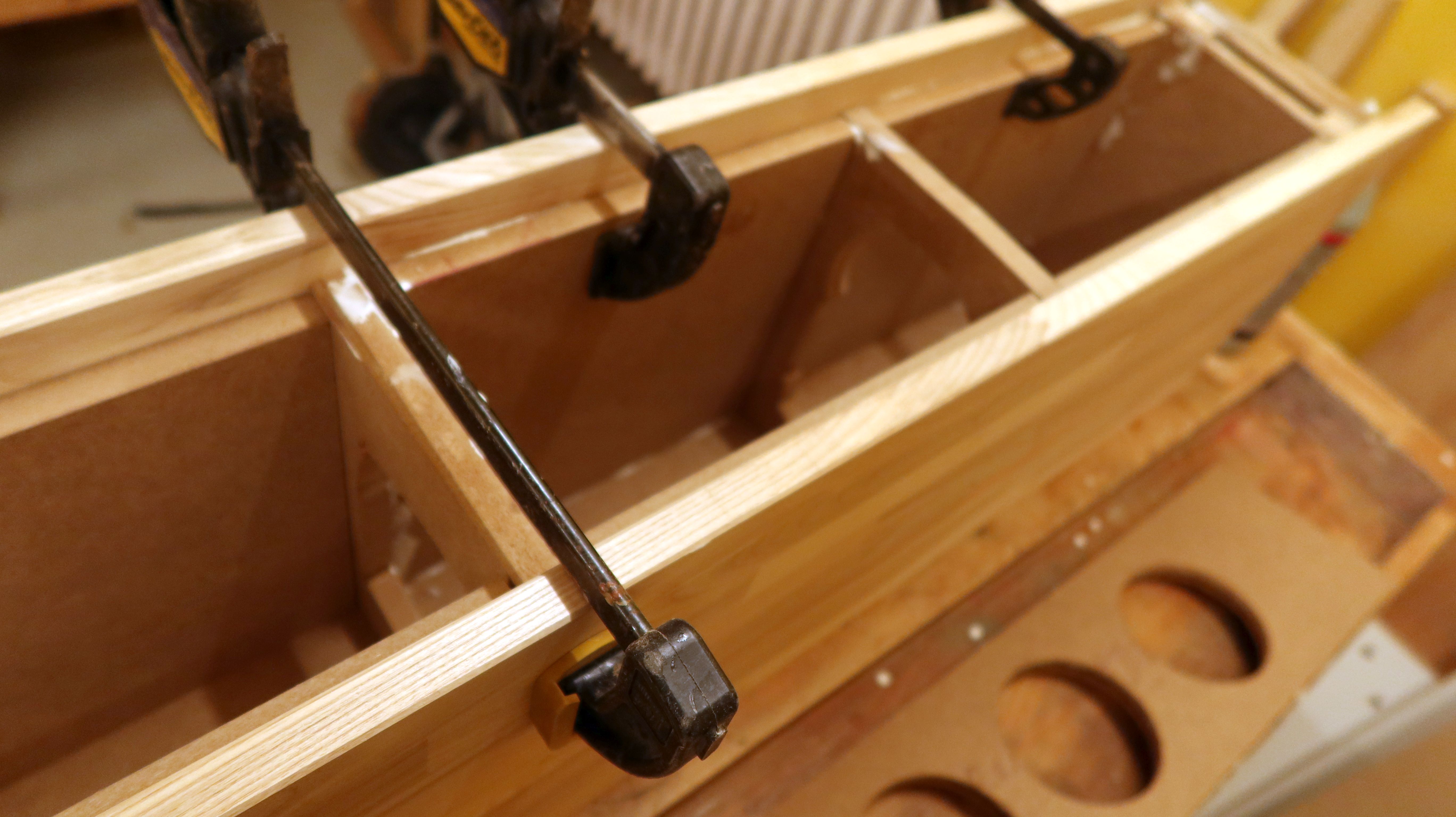

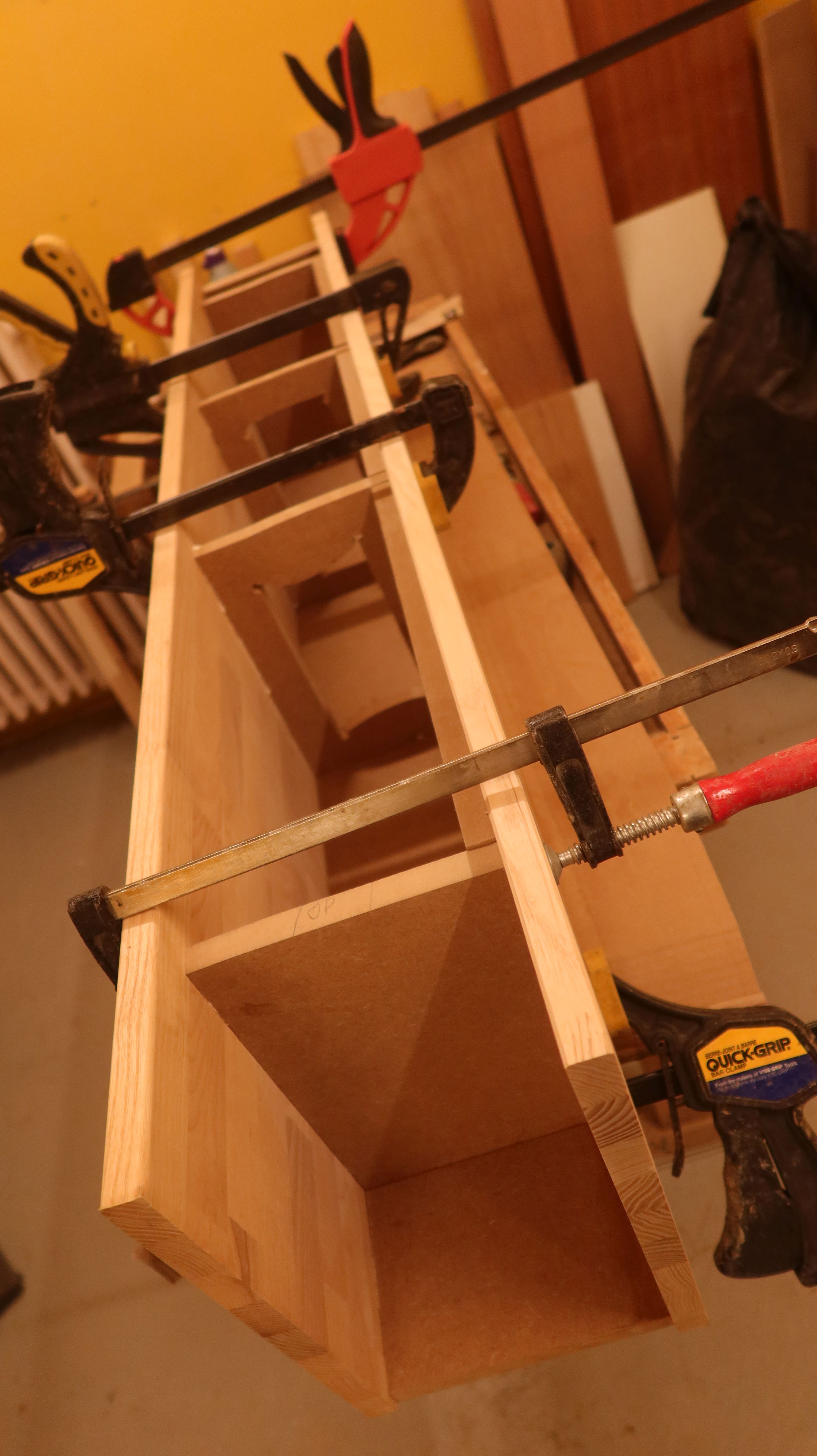

Flere skruetving - nu er begge askeplader limet fast.	Der er kommet IsoTechn fødder på og en topplade af ask. Sidstnævnte skal ændres til en carbonfiber plade.

Januar 2025

Hen over Jul og Nytår er der arbejdet, når ikke lige der skulle laves mad. Der er eksperimenteret en masse med dæmpning og delferkvenser. Sidst men ikke mindst fandt jeg en fejl i det ene passive delefilter. De pokkers øjne kan ikke se forskel på rør og sort, så den een mellemtonedome var fasevendt. Jeg hørte med de samme at noget var galt. En impedansmåling viste selvfølgelig ikke noget. Men min trofaste fasetester afslørede det med det samme.


Den højre højttaler - nu næsten færidg.	Målinger på den venstre højttaler med XTC systmet.

Bunden af højre højttaler med ELAC sub-woofern lige til venstre.

Niveauet for de fire nedre basser har været justeret en del. Lige nu er de dæmpet noget, og delefreknbenser e lagt på 450 hz. Aktiv med 4. ordnes afruling op til BliesMa mellemtonen. Med en beregn målet Fb på 75 hs og et resulterede Qb på 0,62 rer de allerede en smule nede ved Fb. En primitiv måling med min tablet viser et rimeligt resultat. Roomgain er nok - der skal ikke pilles ved det.
De to subwoofere var selfg'lgelig justeret for højt i starten. Så dan er det, man skal høre at de virker. Efter at have lyttet til en masse musik kom de ned på et imeligt nivau. Nu ser det ud til at passe bedre. Se målingen nedenfor.


Impedanskurven for de 4 TeXtrem basserne (parallel - serie kobling). Bemærk Fb på ca. 75 hz.	mpedans for de to Blies_ma domer med delfilter ved 3 khz. Der er impednakorretion opefter på 3"omen og korrektion neefter på 1,5 tommer domen. 3 tommer domen har en Fs helt neder p,lromg de 450 hz.

En målæing med pink noise i 1 meters afstnad. Foretaget med mit XTZ Roome analyser Pro. Disakanten ruller forholdsvis tidligt af. Den skal hæves lidt. Alternativt skal mellemtone domen dæmpes lidt. Bemær at den helt dybe bas er godt med.

...... mere kommer!
